Vertikaler mechanischer Schütteltisch mit 10–50 Hz für die Simulation des Verpackungstransports
Prinzipielle Einführung
Die mechanische Vibrationsprüfmaschine gilt für elektronische Produkte, Komponenten, Module und mechanische Produkte
und elektrische Produkte, Instrumente und Messgeräte sowie andere Transportvibrationssimulationstests. Es
Erfüllt die Standards des GB-, UL-, IEC-Vibrationstests und des Zuverlässigkeitstests.
Unser mechanischer Vibrationstisch verfügt über drei Testfunktionen, nämlich den Vibrationstest unter besonderer Berücksichtigung
Frequenz, Frequenz-Sweep-Test und mehrstufiger Zufallstest. Diese drei Testfunktionen ermöglichen
Benutzer können verschiedene Tests an ihren Produkten durchführen, z. B. Vibrationsfunktionstest und Vibrationsbeständigkeit
Test, Pakettransporttest, Resonanzsuche, Resonanzverweilzeit, Stressscreening und Ermüdung
prüfen.
Merkmale
1, Verwendung der Zentrifugalerregungsmethode, geringe mechanische Geräusche.
2, mit synchroner Rückwärtsbewegung, ausgezeichnete Tischebenheit.
3, stufenlose Amplitudeneinstellung, erfüllt unterschiedliche Produkttestanforderungen.
4, benutzerfreundliche Bedienoberfläche.
5, mit Stoßdämpfungsbeuteln ohne spezielles Fundament befestigt.
Spezifikationen
| Modell |
RV8000 |
| Tischgröße (L×B) |
1000 x 800 mm |
| Freq. Bereich (Hz) |
10–60 Hz |
| Disp. (mmp-p) |
0–2,6 p.p.p |
| Acc. Reichweite |
0–11 g |
| Max. Nutzlast (kg) |
300 kg |
| Wellenform |
Sinusimpuls |
| Vibrationsrichtung |
Vertikal |
| Stromversorgung |
Wechselstrom 380 V / 50 Hz |
| Maschinendimension |
1000*800*655mm |
| Maschinengewicht |
500kg |
Vorsichtsmaßnahmen
1. EinphasigWechselstrom 380 V ±10 %Für den Vibrationsprüftisch wird eine Stromversorgung (50 Hz) verwendet.
2. Einstellung des Exzenterblocks: Die Exzenterblöcke für die Maschine sind in Viererausführung ausgeführt
Gruppen (acht exzentrische Blöcke, 2 Blöcke bilden eine Gruppe). Die Exzenterblöcke auf zwei Wellen sind drin
Rückwärts- und Synchronrotation. Damit der Tisch gleichmäßig vibriert, ohne zu zittern, ist der
Die eingeschlossenen Winkel der Exzenterblöcke müssen gleich sein und sich in relativer Position befinden. Eine Gruppe von
Der Exzenterblock kann gedreht werden, um die Öffnungsrichtung horizontal nach links zu verändern
Die andere Gruppe muss horizontal rechts ausgerichtet sein.
3. Die Befestigungsschrauben der Exzenterblöcke müssen ordnungsgemäß befestigt werden, um ein gewaltsames Abrutschen des Gewindes zu verhindern.
4. Während der Einstellung der Exzenterblöcke muss sich die Maschine im Stoppzustand befinden und es ist besser, die Stromversorgung der Maschine (anstelle des Computers) auszuschalten. Die Vorder- und Rückseite des
Exzenterblöcke müssen vor dem Betrieb befestigt werden.
5. Wenn Sie unregelmäßige Geräusche hören oder die Maschine stark unregelmäßig wackelt, müssen Sie sie abschalten
Stellen Sie die Maschine ab und überprüfen Sie die Maschine sofort oder benachrichtigen Sie den Lieferanten.
6. Alle Schrauben am oberen Teil des Vibrationstisches (oberhalb der Dämpfungsfeder) können nicht gelöst werden
gegen den Uhrzeigersinn, um Schäden an der Maschine zu vermeiden.
7. Die Stromversorgung der Maschine und des Computers muss ausgeschaltet sein, wenn der Vibrationstisch nicht eingeschaltet ist
im Einsatz.

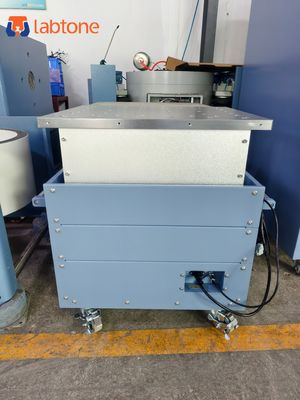

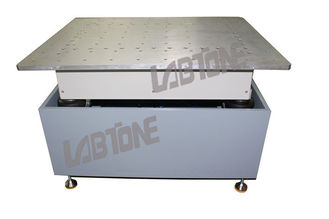

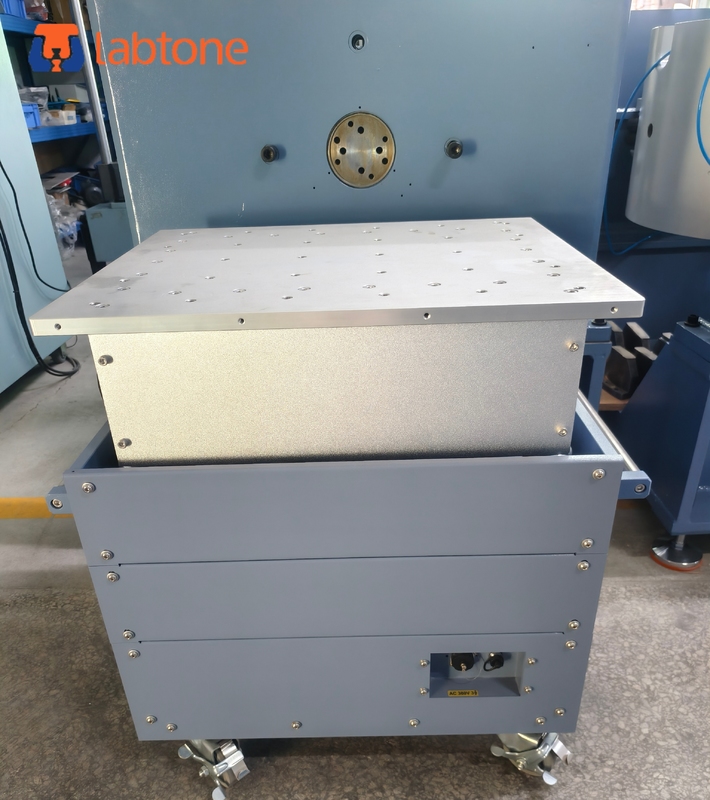

Detailliertes Bild:
