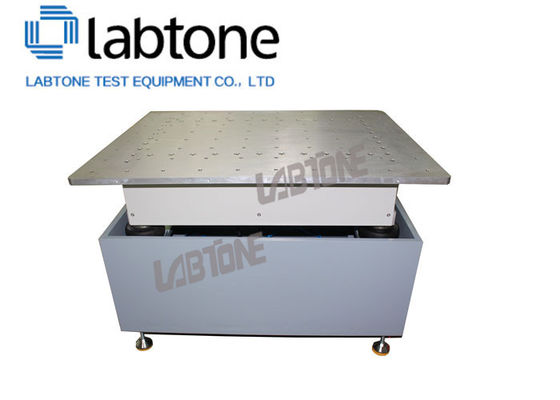

10-50Hz, 1 Oct, 0,35mm vertikaler mechanischer Schüttler Tisch für die Produktionslinie
Prinzipielle Einführung
Mechanische Vibrationsprüfmaschine gilt für elektronische Produkte, Komponenten, Module, mechanische
Dies ist ein wichtiger Punkt für die Prüfung von Schwingungsvorgängen.
erfüllt die Normen der GB-, UL-, IEC-Vibrationsprüfung und der Zuverlässigkeitsprüfung.
Unsere mechanische Vibrationstabelle hat drei Prüffunktionen, nämlich Vibrationsprüfung unter besonderen Bedingungen.
Diese drei Prüffunktionen ermöglichen die Erstellung von
Anwendern zur Durchführung verschiedener Prüfungen ihrer Produkte, wie z. B. Vibrationsfunktionstest, Vibrationsbeständigkeit
Prüfung, Pakettransportprüfung, Resonanzsuche, Resonanzverweil, Stress-Screening und Müdigkeit
Test.
Eigenschaften
1, mittels zentrifugaler Erregungsmethode, geringer mechanischer Lärm.
2, mit synchroner Rückwärtsbewegung, ausgezeichnete Tischgleichheit.
3, Schrittlose Amplitudenanpassung, erfüllen unterschiedliche Produktprüfungsanforderungen.
4, benutzerfreundliche Bedienungsschnittstelle.
5, mit Stoßdämpfersäcken ohne spezielle Unterlage befestigt.
Spezifikationen
| Modell |
RV8000 |
| Tabellengröße ((L×W) |
1000 x 800 mm |
| Frequenzbereich ((Hz)) |
10 bis 60 Hz |
| (mmp-p) |
0 ¢2,6 p ¢p |
| Abstand |
0-11 G |
| Max. Nutzlast ((kg) |
300 kg |
| Wellenform |
Der Sinuspuls |
| Vibrationsrichtung |
Vertikal |
| Stromversorgung |
Wechselstrom 380V /50Hz |
| Maschinenabmessung |
1000*800*655 mm |
| Maschinengewicht |
500 kg |
Vorsichtsmaßnahmen
1. EinphasenWechselstrom 380V ±10%(50 Hz) Stromversorgung für den Vibrationsprüftisch verwendet.
2- Anpassung des Exzentrikblöcks: Die Exzentrikblöcke der Maschine sind von vier
Die exzentrischen Blöcke auf zwei Wellen befinden sich in
Um den Tisch gleichmäßig ohne Schütteln vibrieren zu lassen, wird der
Die in der Tabelle aufgeführten Winkel der exzentrischen Blöcke müssen gleich und in relativer Lage liegen.
Der exzentrische Block kann so gedreht werden, dass die Öffnungsrichtung nach links orientiert wird, und die
Die andere Gruppe muss sich in horizontaler Richtung befinden.
3Die Befestigungsschrauben von exzentrischen Blöcken müssen ordnungsgemäß befestigt werden, um eine gewaltsame Ausrutschung des Gewinns zu vermeiden.
4Bei der Einstellung von exzentrischen Blöcken muß die Maschine im Stillstand sein, und es ist besser, die Stromversorgung der Maschine (statt des Computers) auszuschalten.Die vorderen und hinteren Platten des
Die exzentrischen Blöcke müssen vor dem Betrieb befestigt werden.
5Wenn Sie unregelmäßiges Geräusch hören oder die Maschine stark unregelmäßig zittert, ist es notwendig, die Maschine zu schließen.
die Maschine abschalten und sie unverzüglich überprüfen oder den Lieferanten benachrichtigen.
6. Alle Schrauben auf dem oberen Teil des Schwingungstabes (über der Dämpfffeder) können nicht entfernt werden
Gegen den Uhrzeigersinn, um Schäden an der Maschine zu vermeiden.
7Die Stromversorgung der Maschine und des Computers ist auszuschalten, wenn die Vibrationstabelle nicht
in Gebrauch.

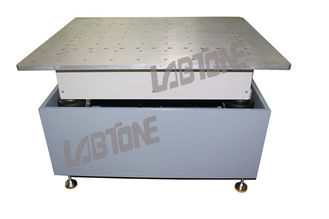

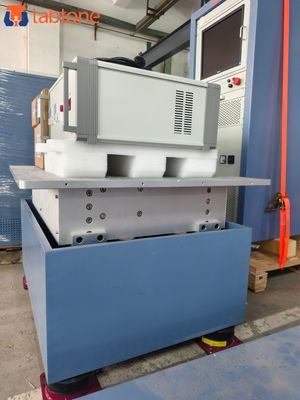

Detailliertes Bild:
