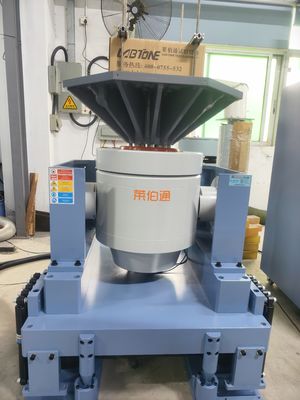

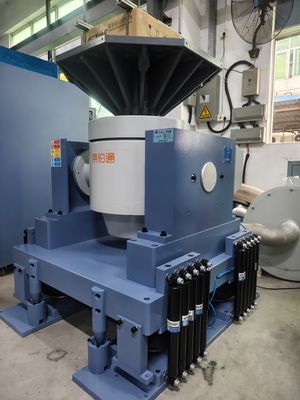

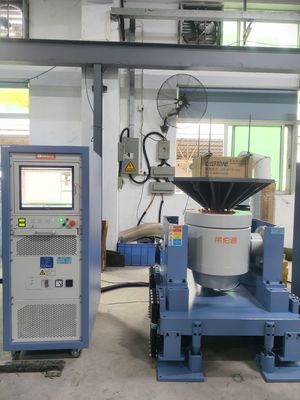

Laborprüfgeräte für dynamische Schüttler für die Vibrationsprüfung von Automobilteilen
Eigenschaften:
- Robustes Aufhängungssystem und lineare Bewegungsführung, hohe Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität
- Der Ladungszentrum-Airbag hat eine hohe statische Steifigkeit und eine geringe dynamische Steifigkeit, eine hohe Tragfähigkeit, eine perfekte Leistung bei Amplitudenvariationen
- Hocheffiziente Leistungsschalter der D-Klasse, 3-Sigma Spitzenstrom, bieten einen optimalen Stromverbrauch und minimieren die harmonische Verzerrung
- Schnelle Selbstdiagnose mit Sicherheitsverbindung, hohe Sicherheitssicherheit
- Airbag-Schockisoliervorrichtung für Vibrationsplattform ohne zusätzliches Fundament, perfekte Wiedergabe der Vibrationswelle und Verringerung der Vibrationsübertragbarkeit
- Bereitstellung einer horizontalen und vertikalen Erweiterungsplattform für verschiedene Anwendungen
- Einfache Bedienung der Steuerung
Spezifikationen: EV203-EV220
| Modell |
EV203 |
EV206 |
EV210 |
EV220 |
| Vibrationsgenerator |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Frequenz ((Hz) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Maximale Ausfahrkraft ((kg.f) |
300 |
600 |
1000 |
2000 |
| Max. Verschiebung (mmp-p) |
38 |
50 |
50 |
50 |
| Max. Beschleunigung (g) |
100 |
100 |
100 |
100 |
| Höchstgeschwindigkeit ((cm/s) |
120 |
200 |
200 |
200 |
| Nutzlast ((kg) |
120 |
200 |
300 |
400 |
| Masse der Rüstung ((kg) |
3 |
6 |
10 |
20 |
| Durchmesser der Rüstung ((mm)) |
φ150 |
φ200 |
φ240 |
φ320 |
| Kühlmethode |
Zwangsluftkühlung |
| Schwingungsgenerator Gewicht ((kg) |
460 |
920 |
1100 |
1600 |
| Schwingungsgenerator Abmessung L*W*H(MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Leistungsverstärker |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
| Kühlmethode |
Zwangsluftkühlung |
| Gewicht des Leistungsverstärkers ((kg) |
250 |
320 |
350 |
500 |
| Leistungsverstärker Größe L*W*H(MM) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Nutzen
Anforderungen |
3-phasige AC380V ± 10% 50Hz |
| Gesamtkapazität (KW) |
9 |
20 |
25 |
35 |
Anwendbare Normen:Die in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Anforderungen gelten für die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse.
Anwendbare Branchen:
Fahrzeugteile und -systeme Qualifikationsprüfung
Elektronische Montage, Prüfung von Computergeräten
Flugzeugtechnik und militärische Hardwareprüfung
Prüfung von Satellitenkomponenten
Produkt- und Verpackungstests
Allgemeine Belastungsuntersuchung
Leistung von Dynamic Shaker
Die maximale Beschleunigungsstufe eines elektromagnetischen Schüttlers wird durch den maximalen Strom und die Belastungsbedingungen bestimmt.Die Bewegung des beweglichen Teils ist so begrenzt, dass die Beschleunigung kein hohes Niveau erreicht.Die Resonanzfrequenz des beweglichen Elements ist so ausgelegt, daß sie höher ist als die obere Grenze des Frequenzbereichs des Schüttlers.
Auswahl des Shaker-Modells
Um ein geeignetes Schwingungstestsystem auszuwählen, ist es am wichtigsten, die zur Durchführung des Schwingungstests erforderliche Erregungskraft zu kennen.Es sind folgende Daten anzugeben::
- Frequenz (Frequenzbereich)
- Höchstbeschleunigung
- Maximale Verschiebung
- Höchstgeschwindigkeit
- Probenmasse und Festsetzung
Die Befestigung der Probe wird anhand der oberen Grenze der Prüffrequenz und der Probegröße, entweder einer vertikalen Ausdehnungsplattform oder einer horizontalen Gleittabelle, ausgewählt.Die Masse der Probe ist erforderlich, um die erforderliche Anregungskraft für die Vibrationsprüfung zu bewerten..
Dienstleistungen
Dienstleistungen vor dem Verkauf
1)Technische Beratung: Prüfmethode, Laborplanung und Vorschläge.
(2) Auswahl der Ausrüstung: Auswahlschema, FAQ.
(3) Produktprüfungsprogramm.
4)Kundenkommunikation und Fortschrittsbericht.
Dienstleistungen nach dem Verkauf
1)Technische Ausbildung: Betrieb der Anlagen, tägliche Wartung, häufige Fehlerdiagnose und Fehlerbehebung.
2)Planmäßiger Vor-Ort-Service: Problemerkennung so schnell wie möglich, um Ausrüstung und anthropogene Gefahren zu beseitigen.Dies soll den langfristigen und stabilen Betrieb der Anlagen sowie die Bereitstellung der neuesten technischen Informationen gewährleisten..
3)Technischer Support: Spezielle kostenpflichtige Dienstleistungen werden entsprechend den Bedürfnissen der Kunden bereitgestellt.
Häufige Fragen:
Wie befestigt man die Hardware, die man testet, an den Shaker?
Sie können gegossen werden oder kleinere Vorrichtungen aus festen Materialien bearbeitet werden.
Wie steuern Sie Shaker?
Wenn wir nach Resonanzen im zu prüfenden Produkt suchen, befehlen wir dem Shaker, das Produkt mit einer Frequenz nach der anderen zu schütteln, aber diese Testfrequenz zu variieren.um es über einen Frequenzbereich zu fegenWir können die Schüttler jedoch realistisch befehlen, zufällig zu vibrieren und alle Resonanzen gleichzeitig zu erregen. Die Steuerbefehle werden in die Tastatur eines speziell programmierten Computers eingegeben.
Was sind das für Resonanzen? Sind sie schlecht?
Haben Sie jemals bemerkt, daß sich das Lenkrad mit einer ziemlich großen Bewegungsamplitude bewegt, die größer ist als der Eingang der Säule?Es besteht eine geringe Wahrscheinlichkeit, daß in ein paar Jahren das Schlagen der Lenksäule zu einem Ausfall durch Biegemüdigkeit führen könnte.Wenn wir ein Fahrzeug, Schiff oder Landfahrzeuginstrument schütteln, suchen wir zum Beispiel nach Teilen von gedruckten Drahtplatten (PWBs), die mit größerer Bewegung reagieren, als wir eingeben.Das Biegen kann die PWB-Leitung beschädigen., kann es die angeschlossenen Komponenten beschädigen und die gelöteten Verbindungen zwischen den Komponenten und dem PWB beschädigen.
