Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration

Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration
Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration

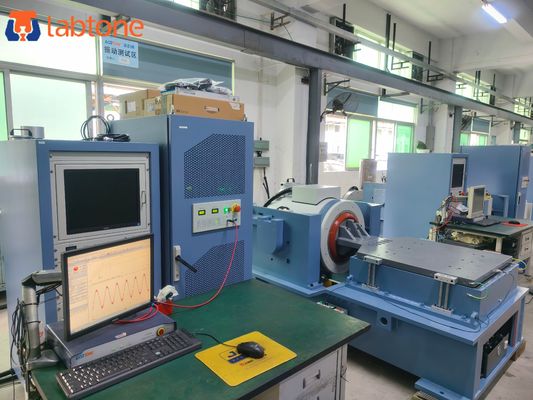

Großes Bild :  Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration

Produktdetails:
Herkunftsort: China
Markenname: LABTONE
Zertifizierung: CE,ISO
Modellnummer: EV222
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Verpackung Informationen: Internationaler Holzkasten
Lieferzeit: 45 Arbeitstage
Kontakt

Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration

Beschreibung
Sinuskraft: 2400kg.f (24kN) Zufällige Kraft: 2200kg.f (22kN)
Schock Froce: 4400kg.f (44kN) Verschiebung: 51 mm
Maximalbeschleunigung: 100g Nutzlast: 400 kg
Max.Velocity: 2,0 m/s Name: 22 kN elektrodynamisches Schwingungsschaukelsystem gemäß IEC60068-2-27:2008
Hervorheben:

Hochleistungs-Vibrationsprüfsystem

,

Elektrodynamischer Kraftverstärker für Schüttler

,

Vibrationsprüfsystem mit Beschleunigungssensor

22 kN elektrodynamisches Schwingungsschaukelsystem gemäß IEC60068-2-27:2008





Grundsätzliches Blockdiagramm der Ausrüstung

Ein Vibrationsprüfsystem besteht aus vier Hauptkomponenten (siehe Abbildung A-1):

  • Schüttler
  • Leistungsverstärker
  • Kühlbläser
  • Mess- und Steuerungssystem
    • Beschleunigungsmesser und Kabel
    • Ladungsverstärker, abhängig von der Art des Beschleunigungsmessers.
    • Steuerungssystem, manchmal auch mit Datenanalyse-Software

Ausrüstungskonfiguration



Artikel Ausstattung Wie viel?
1) Vibrationsschüttler
  Schüttler A20S34 (einschließlich Pneumatischer Zentrierungssteuerung) 1 Satz
  B752S-Bläser (einschließlich Schalldämpfer und Kanal) 1 Satz
  Kopfvergrößerer VT80CM 1 Satz
  Horizontales Schiebetisch HG80M 1 Satz
2) Leistungsverstärker
  LA20K Leistungsverstärker (einschließlich Feldstromversorgung) 1 Satz
3)

Vibrationskontroller.Vcs-02

(einschließlich Hardware und Steuerungsfunktionen)


  Beschleunigungsmesser (einschließlich 7 m langes Geräuscharmes Kabel BNC-M5) 2 Sätze
  Computer(einschließlich Tastatur, Maus und Bildschirm) 0 Satz
4)

Dokumentation

Betriebsanleitung, Verpackungsliste

 1 Satz
5) EineZuschüsse
  Instandhaltungswerkzeuge 1 Satz
  Standard-Ersatzteile 1 Satz




Spezifikation



Spezifikationen für die Schüttler
Höchstpunkt Sinus (Pk) 2400Kg.f Spitze (24KN)
Zufällig (RMS) 2200Kg.f rms (22KN) @ISO5344
Schock (Pk) 4400Kg.f Spitzenwert (44KN) @6ms
Nutzungsfrequenz Gleichspannung ≈ 3000 Hz
Höchstverschiebung (p-p) 51 mm (2 Zoll)
Max. Geschwindigkeit 2 m/s
Max. Beschleunigung Sine:100g (980 m/s)2);Zufall: 60 g (588 m/s)2)
Vertikale Lastunterstützung 400 kg

Körper Suspension Natürlich

Frequenz (Schub-Achse)

 mit einer Breite von mehr als 10 mm
Durchmesser der Rüstung F340 mm
Gewicht der Rüstung Ungefähr 24 kg

Grundlegende Resonanz

Häufigkeit (nackte Tabelle)

 2,600 Hz (nominell) +/- 5%

Lastbefestigung

Punkte (Standard)

 21 Edelstahl M10 Einsätze
Stray Flux Dichte < 10 Gauss
Erlaubte Teilkraft 500.N.M.
Abmessungen des Schüttlers 1190mmL × 860mmD × 1060mmH
Spezifikationen für LeistungsverstärkerLA20K
Nennleistung 22 KVA
Signal-Rausch-Verhältnis Mehr als 65 dB
Leistungsfähigkeit des Verstärkers Mehr als 90%
Gesamtabmessungen des Verstärkers 650 mmL × 920 mmD × 1780 mmH

Hauptmerkmale


1) Robustes Aufhängungssystem und lineare Bewegungsführung, hohe Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität.
2) Lastzentrum-Airbag mit hoher statischer Steifheit und geringer dynamischer Steifheit, hoher Tragfähigkeit, perfekte Leistung bei Amplitudenvariationen.
3) Hocheffiziente Leistungsschalter der Klasse D, 3-Sigma Spitzenstrom, geringer Stromverbrauch und minimale harmonische Verzerrung.
4) Schnelle Selbstdiagnose mit Sicherheitsverbindung, hohe Sicherheitssicherheit
5) Airbag-Schockdämmungsanlage für Vibrationsplattform ohne zusätzliches Fundament, perfekte Wiedergabe der Vibrationswelle und Verringerung der Vibrationsübertragbarkeit
6) Horizontale und vertikale Ausbauplattformen für verschiedene Anwendungen
7) Einfache Bedienung des Steuergeräts


Kundenbetreuung

Vorverkauf:

  • Technische Beratung: Prüfmethode, Laborplanung und Vorschläge.
  • Auswahl der Ausrüstung: Auswahlschema, FAQ.
  • Produktprüfprogramm.


Im Verkauf:

  • Kundenkommunikation und Fortschrittsbericht.
  • Leitlinien für die Vorbereitung der Installation, die Inbetriebnahme der Ausrüstung und den Testlauf.
  • Kalibrierung (wenn eine Überprüfung durch Dritte erforderlich ist).


Nachverkauf:

  • Technische Ausbildung: Betrieb der Anlagen, tägliche Wartung, häufige Fehlerdiagnose und Fehlerbehebung.
  • Planmäßiger Vor-Ort-Service: Problemerkennung so schnell wie möglich, um Ausrüstung und anthropogene Gefahren zu beseitigen.Dies soll den langfristigen und stabilen Betrieb der Anlagen sowie die Bereitstellung der neuesten technischen Informationen gewährleisten..
  • Technischer Support: Spezielle kostenpflichtige Dienstleistungen werden je nach Kundenbedarf bereitgestellt.


Detailbilder:

Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration 0



Hochleistungs-Vibrationsprüfsystem mit elektrodynamischer Schüttler-Leistungsverstärker-Kühlbläser und Accelerometerintegration 1
