Elektrodynamische Vibrationsschüttler für die Prüfung im Automobilbereich NISSAN 28400NDS00
Dieses elektrodynamische Vibrationsschüttlersystem ist speziell für NISSAN 28400NDS00-Anforderungen für Prüfvorgänge im Automobilbereich ausgelegt.Das System simuliert verschiedene Einflüsse von Umgebungsvibrationen, die während des Transports auftreten, Installation und Verwendung des Produkts zur Bestimmung der Haltbarkeit des Produkts unter Vibrationsbedingungen.
Übersicht über die Vibrationsprüfung
Die Vibrationsprüfung bewertet die Widerstandsfähigkeit des Produkts gegen Umweltschwingungen durch zwei Hauptmodi:
- Sinusoidale Vibration:Simuliert Rotation, Pulsation und Volatilität in Fahrzeugen, Flugzeugen und Schiffen.
- Zufällige Vibrationen:Bewertet die allgemeine seismische Festigkeit der Struktur und die Haltbarkeit der Transportumgebung in verpackten Zuständen.
VG5000-100 Spezifikationen für den Schüttler
| Parameter | Spezifikation |
|---|
| Höchstpunkt Sinus (Pk) | 5000Kg.f Spitze (50KN) |
| Zufällig (RMS) | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Wärmeemissionen für die Berechnung der Wärmeemissionen |
| Schock (Pk) | 10000Kg.f Spitze (100KN) @6ms |
| Nutzungsfrequenz | 1 ‰ 2500 Hz |
| Höchstverschiebung (p-p) | 100 mm (4 Zoll) Intermittenz, 76 mm (3 Zoll) kontinuierlich |
| Max. Geschwindigkeit | 2 m/s |
| Max. Beschleunigung | Sine:100g (980 m/s2), zufällig 62g ((600 m/s2) |
| Vertikale Lastunterstützung | 500 kg |
| Aufhängung des Körpers Natürliche Frequenz (Schub-Achse) | mit einer Breite von mehr als 10 mm |
| Durchmesser der Rüstung | F440 mm |
| Gewicht der Rüstung | 59 kg |
| Grundresonanzfrequenz (nackte Tabelle) | 2,400 Hz (nominell) +/- 5% |
| Anschlusspunkte der Last (Standard) | 16 Edelstahl M10 Einsätze |
| Stray Flux Dichte | < 10 Gauss |
| Abmessungen des Schüttlers | 1670mmL × 1150mmD × 1300mmH |
| Gewicht des Schüttlers | Ungefähr 4600 kg. |
| Druckluftbedarf | 0.6 Mpa |
Spezifikationen für den Leistungsverstärker LA503L
| Parameter | Spezifikation |
|---|
| Nennleistung | 50KVA ((120V rms / 420A rms) |
| Signal-Rausch-Verhältnis | Mehr als 65 dB |
| Leistungsfähigkeit des Verstärkers | Mehr als 90% |
| Gesamtabmessungen des Verstärkers | 650 mmL x 920 mmD x 2100 mmH |
| Gewicht des Verstärkers | Ungefähr 560 Kilo. |
| Verriegelungsschutz | Eingangsspannung über/unter, Logikfehler, Ausgangsspannung über/unter, Steuerung, Außen, Öldruck des Shakers, Modul O/O, Shakertemperatur, Shaker-Reise |
Spezifikationen für den VCS5X-2 Shaker Controller
Ausrüstung2 analoge Eingangskanäle, 1 Antriebskanal, 102,4 kHz Sampling Rate, 40 kHz Frequenzbereich, > 120 dB Dynamischer Bereich, 24-Bit ADC/DAC, zentralisierte 32-Bit Floating DSP-Verarbeitung und geringe Geräuschdichte,> 90 dB Zufallssteuerungsdynamischer Bereich, Windows O/S GUI und Ethernet-Konnektivität, -20~60°C Arbeitstemperatur, Lüfterlose Struktur zur Verringerung von Hintergrundgeräuschen.
Software:Basis zufällig, gesäubert Sine, klassischer Schock
PC-Konfiguration:ACER PC (i3-3.6GHz CPU, 8GB RAM, 1TB HDD, 1000Mbps Ethernet Port, 4 USB Ports) mit Microsoft Windows 10/8 Betriebssystem. Microsoft Word/Excel und Adobe Acrobat empfohlen für die Bearbeitung von Testberichten.
Kontrollbeschleunigungsmessgeräte:Lab-24110 Hochempfindlichkeit Ladungsschnellmessgerät, 10M PVC M5 Koaxial Stecker zu BNC Stecker Geräuscharme Kabel, 1-5kHz Bereich, 30pC/g Empfindlichkeit, M5 Seitenanschluss, Bodenisolation,-40°C bis 160°C Betriebstemperatur.
Zusätzliche Systemmodelle
| Modell |
EV203 |
EV207 |
EV210 |
EV220 |
| Vibrationsgenerator | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Frequenz ((Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Maximale Ausfahrkraft ((kg.f) | 300 | 700 | 1000 | 2000 |
| Max. Verschiebung (mm p-p) | 38 | 50 | 50 | 50 |
| Max. Beschleunigung (g) | 100 | 100 | 100 | 100 |
| Höchstgeschwindigkeit ((cm/s) | 120 | 200 | 200 | 200 |
| Nutzlast ((kg) | 120 | 200 | 300 | 400 |
| Masse der Rüstung ((kg) | 3 | 6 | 10 | 20 |
| Durchmesser der Rüstung ((mm)) | φ150 | φ200 | φ240 | φ320 |
| Kühlmethode | Zwangsluftkühlung |
| Schwingungsgenerator Gewicht ((kg) | 460 | 920 | 1100 | 1600 |
| Schwingungsgenerator Abmessung L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Leistungsverstärker | Amp3k | Amp6k | Amp12k | Amp22k |
| Kühlmethode | Zwangsluftkühlung |
| Gewicht des Leistungsverstärkers ((kg) | 250 | 320 | 350 | 500 |
| Leistungsverstärker Größe L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Nutzungsvoraussetzungen | 3-phasige AC380V ± 10% 50Hz |
| Gesamtkapazität (KW) | 9 | 20 | 25 | 35 |
Konformitätsstandards
Die in Absatz 1 genannten Anforderungen gelten für die in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführten Produkte.
Anwendbare Branchen
Elektrische Geräte für die Automobilindustrie, Elektrische Geräte für die Automobilindustrie, Wasserlösliche dielektrische Batterien, SicherheitsventileKompressoren für die Klimatisierung
Wesentliche Merkmale
- Doppelmagnetische Schaltkreisstruktur sorgt für hohe Magnetfeldintensität und geringeres Flussleckage
- Eine spezielle Entgasungsanlage reduziert das Flussleckage auf weniger als 1 mt
- U-Feder, Walzen und lineare Lager für einen starken Widerstand gegen Ablenkung
- Luftfeder-Vibrationsisolation für einen stabilen Betrieb bei schweren Lasten - keine spezielle Grundlage erforderlich
- Umfassende Schutzvorrichtungen gegen Überwärme, Überlast, Überstrom, Überspannung und Überverschiebung
- Schutz des elektrischen Netzes gegen Überspannung, Unterspannung und Phasenverlust
- mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
- System erfordert Spannungsschwankungen ≤±10% und Erdungswiderstand ≤4Ω
- Konstruktion mit hoher Zuverlässigkeit, geeignet für den langfristigen Betrieb
Unsere Dienstleistungen
| Dienstleistungen vor dem Verkauf |
Technische Beratung:Prüfmethoden, Laborplanung und Beratung
Auswahl der AusrüstungSysteme zur Auswahl des Typs, FAQ
Produktprüfprogramme |
| Verkaufsdienst |
Kundenkommunikation und Fortschrittsberichte
Anleitung vor der Installation, Vorbereitung der Ausrüstung, Debugging und Inbetriebnahme
Zusammenarbeit mit Prüfmessungen durch Dritte |
| Dienstleistungen nach dem Verkauf |
Einjährige Qualitätssicherungsfrist mit lebenslanger Wartung
Technische Beratung und Unterstützung
2-stündige Antwortzeit für Serviceanrufe
Akzeptieren Sie OEM, Design-Dienstleistungen und Optionen für Käuferlabel |

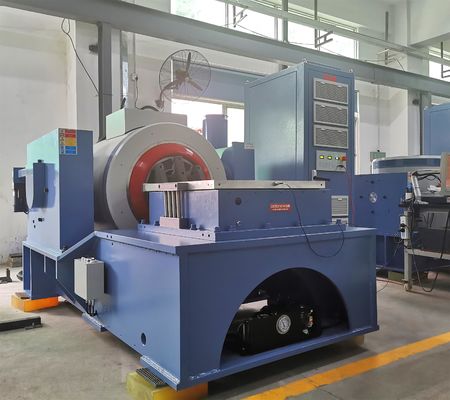

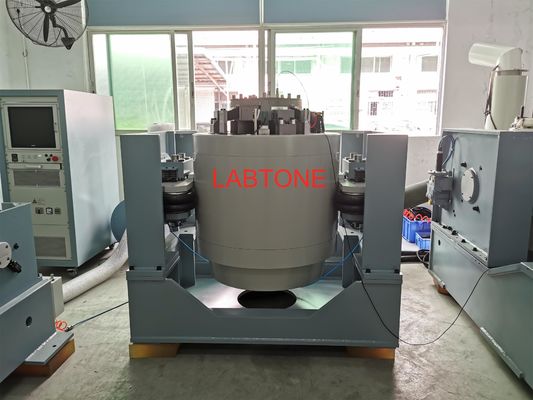

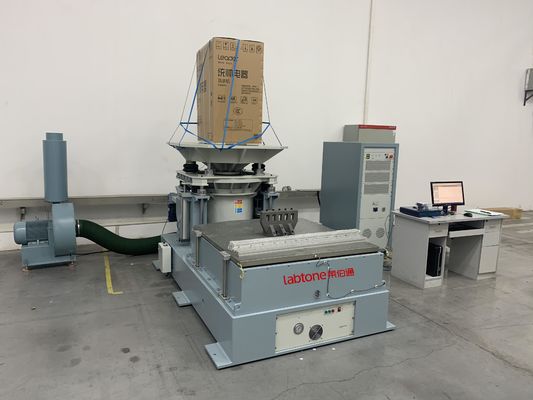

Produktbilder
