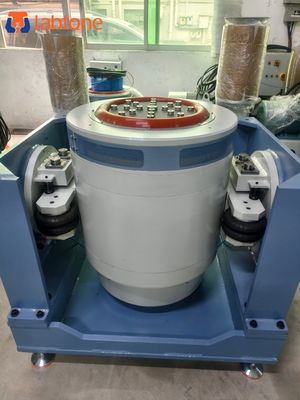

60KN Labor-Vibrationstestgerät für Neufahrzeugteile ISO16750
Einführung in das Vibrationsprüfgerät:
Das elektromagnetische Vibrationsprüfsystem der EV-Serie simuliert die Vibrationsumgebung unter Laborbedingungen und testet die Stoßfestigkeit sowie die Zuverlässigkeit verschiedener Vibrationsprüfanwendungen. Im Labor können mit Hilfe des Vibrationsprüfsystems Simulationen von Sinus-, Zufalls-, Resonanzsuch- und Verweil-, klassischen Stoß- und Straßenmodellen usw. durchgeführt werden. Es ist für die Qualitätssicherung von Produkten, die Forschung und Entwicklung neuer Produkte unerlässlich.
Die elektromagnetische Vibrationsprüfanlage der EV-Serie wurde speziell entwickelt, um den Anforderungen des Langzeitbetriebs gerecht zu werden. Vertikale und horizontale Vibrationen können durch die Installation einer vibrationsbeständigen Basis erreicht werden. Die Standardplattform ist mit einer hocheffizienten Luftfeder-Stoßisolationsvorrichtung ausgestattet, so dass die auf das Gebäude übertragenen Vibrationen minimiert werden können. In den meisten Fällen ist kein zusätzliches Fundament erforderlich.

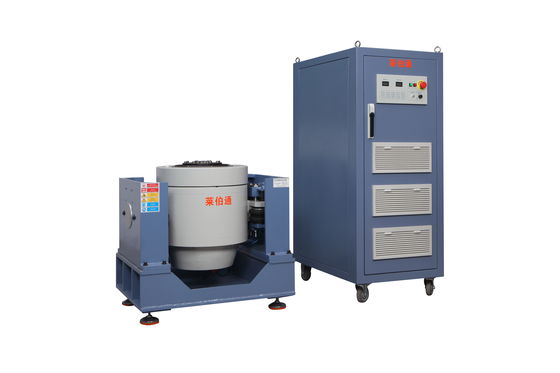

Ein komplettes Vibrationsprüfsystem besteht aus Shaker, Leistungsverstärker und Vibrationsmess- und Steuerungssystem, in Übereinstimmung mit den einschlägigen nationalen und internationalen Normen (wie: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS usw.), um technische Unterstützung bei der Einrichtung der Produktqualitätsprüfung zu leisten.
Vibrationsprüfgerät Spezifikationen:
| Shaker-Spezifikationen A50T44 |
| Spitze Sinus (Pk) |
6000 kgf Spitze (60 KN) |
| Zufall (RMS) |
6000 kgf r.ms (60 KN) @ISO5344 |
| Schock (Pk) |
12000 kgf Spitze (120 KN) @6ms |
| Nutzbare Frequenz |
1～2700Hz |
| Maximaler Hub (p-p) |
76 mm (3 Zoll)Intermittierend,64 mm (2,5 Zoll) kontinuierlich |
| Max. Geschwindigkeit |
2,0 m/s |
| Max. Beschleunigung |
100G (980 m/s2) |
| Vertikale Lastunterstützung |
500 kg (2000 kg ist optional) |
|
Eigenschwingung der Gehäuseaufhängung
Frequenz (Schubachse)
|
Weniger als 2,5 Hz |
| Ankerdurchmesser |
Ф440 mm |
| Ankergewicht |
60 kg |
|
Grundresonanz
Frequenz (unbelasteter Tisch)
|
2.100 Hz (nom.) +/- 5% |
|
Lastbefestigung
Punkte (Standard)
|
16 Edelstahleinsätze M10 |
| Streuflussdichte |
＜10 Gauss |
| Shaker-Abmessungen |
1680 mmL×1180 mmD×1350 mmH |
| Gewicht des Shakers |
Ungefähr 4700 kg |
Andere Modelle:EV203-EV260
| Modell |
EV203 |
EV206 |
EV210 |
EV220 |
EV232 |
EV240 |
EV250 |
EV260 |
| Frequenzbereich (Hz) |
1－2500 |
1-3000 |
1-3000 |
1-3000 |
1-3000 |
2-2500 |
1-2500 |
1-2700 |
| Max.Kraft (kgf) |
300 (2,94) |
600 (5,88) |
1000 (9,8) |
2200 (21,56) |
3200 (31,36) |
4000 (39,2) |
5000 (49) |
6000 (58,8) |
Max.Hub
(mmp-p) |
40 |
50,8 |
50,8 |
50,8 |
50,8 |
50,8 |
50,8 |
50,8 |
| Max.Beschleunigung (G) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Max.Geschwindigkeit (cm/s) |
180 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Max.Last (kg) |
120 |
200 |
200 |
300 |
500 |
500 |
800 |
1000 |
| Vibratormodell |
VG300/40 |
VG600/50 |
VG1000/50 |
VG2200/50 |
VG3200/50 |
VG4000/50 |
VG5000/50 |
VG6000/50 |
| Ankergewicht (kg) |
3 |
6 |
10 |
22 |
32 |
40 |
50 |
50 |
| Ankerdurchmesser (mm) |
￠150 |
￠200 |
￠240 |
￠320 |
￠400 |
￠440 |
￠445 |
￠445 |
Vibrationsprüfgerät Erfüllt die Normen:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS usw.
Anwendbare Branchen von Vibrationsprüfgeräten:
Automobilelektronik, Motormeter-Baugruppe, Autobatterie, elektrische Automobilausrüstung, Automotor, wasserlösliche dielektrische Batterie, Sicherheitsventil, Auto-Klimakompressor usw.
Merkmale des Vibrationsprüfgeräts:
- Doppelmagnetkreisstruktur zur Gewährleistung einer hohen Magnetfeldstärke und zur Reduzierung der Streuung; Spezielle Entmagnetisierungsstruktur kann die Streuung auf unter 1 mt reduzieren
- U-förmige Feder, Rollen und Linear-Lager für hohe Beständigkeit gegen Ablenkungslast
- Luftfedern werden zur Vibrationsisolierung verwendet; Das Vibrationssystem arbeitet auch bei hoher Belastung stabil; kein spezielles Fundament erforderlich
- Schutzvorrichtungen sind für Überhitzung, Überlastung, Überstrom, Überspannung und Überhub des Vibrationstesters vorgesehen; Elektrische Netzwerkschutzvorrichtungen für Überspannung, Unterspannung, fehlende Phase; Antriebsleistung, Strombegrenzung, Sanftanlauf, Übertemperatur, Kurzschluss, Modulfehler-Schutz
- In der Lage, Sinus-, Zufalls- und Stoßumgebungstests durchzuführen
- Dieses System erfordert Spannungsschwankungen, ≤±10%
- Dieses System erfordert Erdungswiderstand, ≤4Ω
- Hohe Zuverlässigkeit, besonders geeignet für den Langzeitbetrieb
Unsere Dienstleistungen:
| Vorverkaufs-Service |
| Technische Beratung: Testmethode, Laborplanung und Beratung |
| Geräteauswahl:Typenauswahlschema,FAQ |
| Produktprüfschema |
| Verkaufs-Service |
| Kundenkommunikation, Fortschrittskommunikation |
| Vor der Installation geben wir eine Anleitung zur Vorbereitung, Geräte-Debugging und Geräte-Inbetriebnahme |
| Bei Bedarf mit der Messung zusammenarbeitenÜberprüfung durch Dritte |
| Kundendienst |
| Qualitätssicherungszeitraum fürein Jahr, lebenslange Wartung. |
| Technische Anleitung |
| Rückmeldung innerhalb von 2 Stunden nach Erhalt des Anrufs. |
| AkzeptierenOEM, Design-Service,Käufer-Etikett |
