Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200

Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200
Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200 Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200 Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200

Großes Bild :  Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200

Produktdetails:
Herkunftsort: China
Markenname: LABTONE
Zertifizierung: CE,ISO
Modellnummer: EV222
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Verpackung Informationen: Internationaler Holzkasten
Lieferzeit: 45 Arbeitstage
Kontakt

Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200

Beschreibung
Sinuskraft: 2400kg.f (24kN) Zufällige Kraft: 2200kg.f (22kN)
Schock Froce: 4400kg.f (44kN) Verschiebung: 51 mm
Maximalbeschleunigung: 100g Nutzlast: 400 kg
Max.Velocity: 2,0 m/s Name: 22 kN elektrodynamisches Schwingungsschaukelsystem gemäß IEC60068-2-27:2008
Hervorheben:

Vibrationsprüfsystem mit Shaker

,

Vibrationsprüfsystem mit Kühlgebläse

,

Vibrationsprüfsystem für IEC60068-2-27

22kN elektrodynamisches Schwingsystem gemäß IEC60068-2-27:2008





Prinzipblockdiagramm der Ausrüstung

Ein Schwingungsprüfsystem besteht aus vier Hauptkomponenten (siehe Abbildung A-1):

  • Schwingungsprüfer
  • Leistungsverstärker
  • Kühlgebläse
  • Mess- und Steuerungssystem
    • Beschleunigungsmesser und Kabel
    • Ladeverstärker, je nach Art der Beschleunigungsmesser.
    • Steuerungssystem, manchmal einschließlich DATEN-Analyse-Software

Gerätekonfiguration



Artikel Konfiguration Menge
1) Schwingungsprüfer
  A20S34 Schwingungsprüfer (inklusive pneumatischer Zentrierregler) 1 Satz
  B752S Gebläse (inklusive Schalldämpfer und Kanal) 1 Satz
  Kopfexpander VT80CM 1 Satz
  Horizontaler Gleittisch HG80M 1 Satz
2) Leistungsverstärker
  LA20K Leistungsverstärker (inklusive Feldstromversorgung) 1 Satz
3)

Schwingungsregler-Vcs-02

(Einschließlich Hardware und Programmsoftware für Steuerungsfunktionen CDS


  Beschleunigungsmesser (einschließlich 7 m langes rauscharmes BNC-M5-Kabel) 2 Sätze
  Computer(Einschließlich Tastatur, Maus und Monitor) 0 Sätze
4)

Dokumentation

Bedienungsanleitung, Packliste

 1 Satz
5) Zubehör
  Wartungswerkzeuge 1 Satz
  Standard-Ersatzteile 1 Satz




Spezifikation



Schwingungsprüfer-Spezifikationen
Spitze Sinus (Pk) 2400 kgf Spitze (24 kN)
Zufall (RMS) 2200 kgf rms (22 kN) @ISO5344
Schock (Pk) 4400 kgf Spitze (44 kN) @6ms
Nutzbare Frequenz DC～3000Hz
Maximale Verschiebung (p-p) 51 mm (2 Zoll)
Max. Geschwindigkeit 2 m/s
Max. Beschleunigung Sinus: 100 g (980 m/s2)；Zufall: 60 g (588 m/s2)
Vertikale Lastunterstützung 400 kg

Eigenschwingung der Gehäuseaufhängung

Frequenz (Schubachse)

 Weniger als 2,5 Hz
Ankerdurchmesser Ф340 mm
Ankergewicht Ungefähr 24 kg

Grundresonanz

Frequenz (ohne Tisch)

 2.600 Hz (nom.) +/- 5%

Lastbefestigung

Punkte (Standard)

 21 Edelstahleinsätze M10
Streufussdichte ＜10 Gauss
Zulässige Teilkraft 500.N.M
Schwingungsprüfer-Abmessungen 1190 mm L × 860 mm T × 1060 mm H
Leistungsverstärker-SpezifikationenLA20K
Nennausgangsleistung 22 kVA
Signal-Rausch-Verhältnis Größer als 65 dB
Verstärkerwirkungsgrad Größer als 90%
Gesamtabmessungen des Verstärkers 650 mm L × 920 mm T × 1780 mm H

Haupteigenschaften


1) Robustes Aufhängungssystem und lineare Bewegungsführung, hohe Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität.
2) Lastmittel-Airbag mit hoher statischer Steifigkeit und geringer dynamischer Steifigkeit, hohe Tragfähigkeit, perfekte Leistung bei Amplitudenvariation.
3) Hocheffiziente D-Klasse-Leistungsschaltung, 3-Sigma-Spitzenstrom, geringer Stromverbrauch und minimale harmonische     Verzerrung.
4) Schnelle Selbstdiagnose mit Sicherheitsverriegelung, hohe Sicherheitszuverlässigkeit
5) Airbag-Stoßisolationsvorrichtung für die Vibrationsplattform ohne zusätzliche Fundamente, perfekte Wiedergabe der Schwingungswelle und Reduzierung der Schwingungsübertragung
6) Horizontale und vertikale Erweiterungsplattformen für verschiedene Anwendungen
7) Einfache Bedienung des Controllers


Kundendienst

Vorverkauf:

  • Technische Beratung: Testmethode, Laborplanung und Vorschläge.
  • Geräteauswahl: Auswahlverfahren, FAQ.
  • Produktprüfverfahren.


In-Sales:

  • Kundenkommunikation und Fortschrittsbericht.
  • Anleitung zur Vorbereitung der Vorinstallation, Inbetriebnahme der Geräte und Testlauf.
  • Kalibrierung (wenn die Überprüfung durch Dritte erforderlich ist).


Nach dem Verkauf:

  • Technische Schulung: Bedienung der Geräte, tägliche Wartung, gängige Fehlerdiagnose und -behebung.
  • Geplanter Vor-Ort-Service: Erkennung von Problemen so schnell wie möglich, um Geräte- und anthropogene Gefahren zu beseitigen. Dies dient dazu, einen langfristigen und stabilen Gerätebetrieb sowie die Bereitstellung der neuesten technischen Informationen sicherzustellen.
  • Technischer Support: Spezielle kostenpflichtige Dienstleistungen werden je nach Bedarf des Kunden erbracht.


Detailbilder:

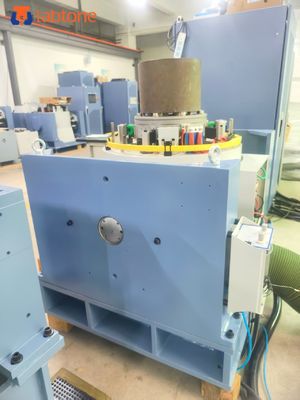

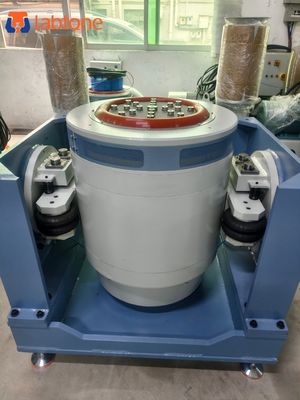

Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200 0

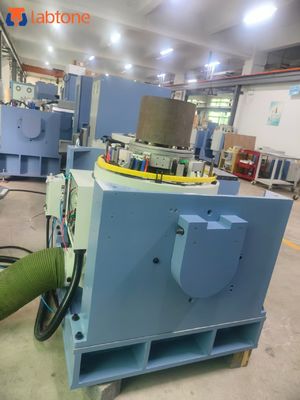

Vibrationsprüfsystem mit Shaker, Leistungsverstärker, Kühlgebläse und Steuerungssystem zur Prüfung von Produkten gemäß IEC60068-2-27 200 1
