1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen

1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen
1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen 1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen 1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen

Großes Bild :  1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen

Produktdetails:
Place of Origin: CHINA
Markenname: LABTONE
Zertifizierung: CE
Model Number: EV207
Zahlung und Versand AGB:
Minimum Order Quantity: 1
Packaging Details: International wooden case
Delivery Time: 45 working days
Kontakt

1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen

Beschreibung
Max Exiting Force:: 700 Kg .f (7kN) Random Force:: 700 Kg.f(7kN)
Max. Displacement:: 51mm (2nch) Armature Mass:: 7 Kg
Armature Diameter:: ￠230 Mm Power Supply:: AC 3-phase 380V / 50Hz
Usable Frequency: 1～4000Hz
Hervorheben:

1400 kgf Schwingungsprüfgerät

,

Batterie-Vibrationsprüfsystem

,

Stoß- und Schwingungstisch

Prüfnormen für Schock und Vibration : MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS usw.


Schock- und VibrationsprüfmaschineAnwendbare Industrien: Automobil, Elektronik, Luftfahrt, Schifffahrt, Telekommunikation, Militärindustrie, Messinstrumente usw.



Schock- und VibrationsprüfmaschineFunktionsprinzip



1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen 0





Schock- und VibrationsprüfmaschineSpezifikationen des EV207



Shaker-Spezifikationen
Spitze Sinus (Pk) 700 kgf Spitze (7,0 kN)
Zufall (RMS) 700 kgf r.ms (7,0 kN) @ISO5344
Schock (Pk) 1400 kgf Spitze (14 kN) @6ms
Nutzbare Frequenz 1～4000Hz
Maximale Verschiebung (p-p) 51 mm (2 Zoll)
Max. Geschwindigkeit 2 m/s
Max. Beschleunigung Sinus: 100 g (980 m/s2)；Zufall: 60 g (588 m/s2)
Vertikale Lastunterstützung 300 kg

Eigenschwingung des Körpers

Frequenz (Schubachse)

 < 2,5 Hz
Ankerdurchmesser Ф230 mm
Ankergewicht 7,0 kg

Grundresonanz

Frequenz (ohne Tisch)

 3.500 Hz (nom.)±5%

Lastbefestigung

Punkte (Standard)

 16x M8-Einsätze
Streuflussdichte ＜10 Gauß
Shaker-Abmessungen 300.N.M
Gewicht des Shakers 935 mm L×720 mm T×760 mm H
Spezifikationen des LeistungsverstärkersLA7K
Nennleistung 7 kVA (110 V/70 A)
Signal-Rausch-Verhältnis > 65 dB
Verstärkerwirkungsgrad ≥ 90%
Gesamtabmessungen des Verstärkers 619 mm×900 mm×1520 mm
Gewicht des Verstärkers Ca. 260 kg
Verriegelungsschutz ●Eingangsüber-/Unterspannung ●Logikfehler ●Ausgangsüber-/Überstrom ●Steuerleistung ●Extern ●Shaker-Öldruck ●Modul O/T ●Shaker-Temperatur ●Shaker-Hub
ShakerControllerSpezifikationen VCS5X-2
Hardware

2 analoge Eingangskanäle, 1 Antriebskanal

102,4 kHz Abtastrate, 40 kHz Frequenzbereich,

>120 dB Dynamikbereich, 24-Bit ADC/DAC, zentralisierte 32-Bit Floating-DSP-Verarbeitung und rauscharmes Design, > 90 dB Zufallskontroll-Dynamikbereich, Windows O/S GUI und Ethernet-Konnektivität, grafische Oberfläche. -20~60℃ Betriebstemperatur, lüfterlose Struktur zur Reduzierung des Hintergrundrauschens.
Steuerfunktionen

●Basis-Zufall,●Sinus-Sweep,●Klassischer Schock,

●Resonanzsuche und -verfolgung (optional)
PC-Konfiguration: ● PC (i3-3,6 GHz CPU 8 GB 1 TB 1000 Mbit/s Ethernet-Anschluss und 4 USB-Anschlüsse / Microsoft Windows 10 OS)
Steuerbeschleunigungsmesser

●Modus: LTE-B03A00

Hochempfindlicher Ladebeschleunigungsmesser, C M5 Koaxialstecker auf BNC-Stecker, rauscharmes Kabel, 1—8 kHz, 20 mV/g, M5-Seitenanschluss, Masseisolierung, -40℃ bis 160℃
Spezifikationen des KopfexpandersVT50CM
Material Magnesiumlegierung
Abmessung 600 mm x 600 mm
Effektive Masse in kg 25 kg
Nutzbare Frequenz 2000 Hz
GebläsespezifikationB402S
Gebläseleistung 4 kW (5 PS)
Luftstrom/Druck: 0,33 m3/s @0,0035 MPa
Gebläseabmessungen 600 mm L×560 mm T×1470 mm H
Gewicht des Gebläses 160 kg
Systemumgebungsanforderungen
Strombedarf 380 VAC, 50 Hz, 3 Ph, 17,5 kVA
Betriebsraumtemperatur 0 bis 40 Grad C
System-Dauerbetrieb Nicht weniger als 8 Stunden bei Volllast
Feuchtigkeit 0 bis 85 %, nicht kondensierend
Druckluftbedarf 0,7 MPa



Schock- und Vibrationsbatterietestlösungen



Batterien treiben viele der Dinge an, die unser tägliches Leben ermöglichen und erfüllen. Da unser Leben weniger gebunden geworden ist – Geräte sind sicherlich effizienter geworden – aber auch – Batterien bieten jetzt höhere Energiedichten.

Denken Sie einen Moment lang über den Versand all dieser Batterien nach... In sehr realen Begriffen – eine Sendung kann eine riesige Energiedichte darstellen – und bei einem Unfall – könnte diese Energie auf sehr unerwünschte Weise freigesetzt werden.

Die meisten Batterien werden Transport-Simulationstests unterzogen, um den internationalen Versandstandards zu entsprechen. Dies gilt insbesondere für Lithium-Ionen-Batterien. Um die Sicherheit während des Versands zu gewährleisten, müssen Lithiumbatterien gemäß den UN/DOT-Spezifikationen getestet werden. Das UN-Handbuch für Tests und Kriterien Abschnitt 38.3 (UN/DOT 38.3) beschreibt die Tests für Lithiumbatterien. Labtone verfügt über die Testausrüstung und das Fachwissen, um (UN/DOT 38.3)-Tests durchzuführen – T3 (Vibration), T4 (Schock) und T6 (Aufprall).

Transportgefahren sind nicht die einzigen dynamischen Bedingungen, die Batteriedesigns überstehen müssen. Wenn ein tragbares elektronisches Gerät nach Erhalt seine Verpackung verliert, kann sich die alltägliche Nutzungsumgebung als anspruchsvoller erweisen als die Versandumgebung. In einer elektrischen/hybriden Automobilanwendung werden Batterien naturgemäß endlosen Vibrationen ausgesetzt sein. Es gibt eine Vielzahl von Industriespezifikationen für das Testen von Batterien, um sicherzustellen, dass sie dieser Art von Nutzung standhalten können:

  • IEC 62133 (Vibration, Fall, Schock)
  • SAE J2464 (Schock, Fall, Datenerfassung)
  • UL 2054 (Schock, Vibration)
  • UL 2202 (Vibration, Fall)
  • UL 2231 (Fall, Schock, Vibration)



Schock- und Vibrationsprüfdienstleistungen:



Vorverkauf

  • Technische Beratung: Testmethode, Laborplanung und Vorschläge.
  • Geräteauswahl: Auswahlverfahren, FAQ.
  • Produktprüfverfahren.

Im Verkauf

  • Kundenkommunikation und Fortschrittsbericht.
  • Anleitung zur Vorbereitung der Vorinstallation, Inbetriebnahme der Geräte und Testlauf.
  • Kalibrierung (wenn die Überprüfung durch Dritte erforderlich ist).

Kundendienst

  • Technische Schulung: Bedienung der Geräte, tägliche Wartung, Diagnose und Behebung häufiger Fehler.
  • Geplanter Vor-Ort-Service: Erkennung von Problemen so schnell wie möglich, um Geräte- und anthropogene Gefahren zu beseitigen. Dies dient dazu, einen langfristigen und stabilen Gerätebetrieb sowie die Bereitstellung der neuesten technischen Informationen sicherzustellen.
  • Technischer Support: Spezielle kostenpflichtige Dienstleistungen werden je nach Bedarf des Kunden erbracht.

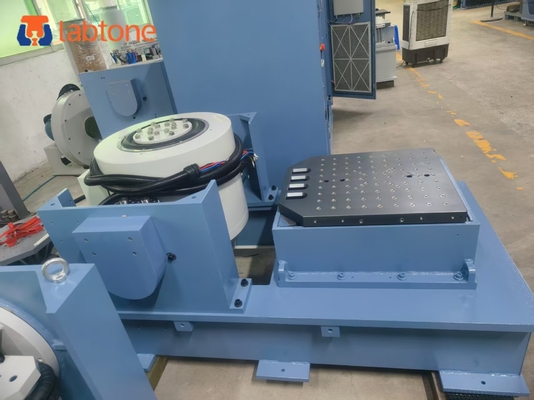

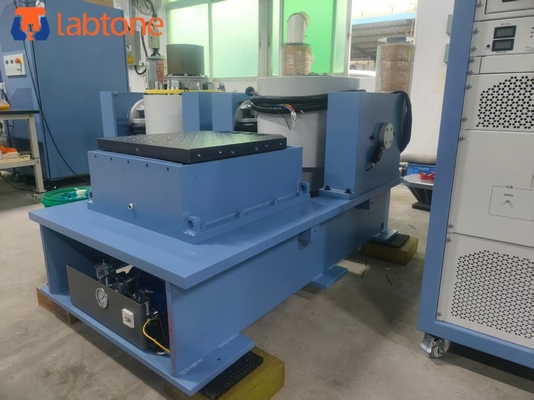

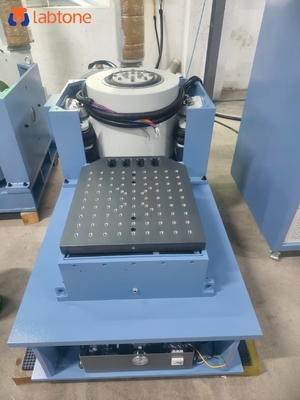

Detaillierte Bilder:



1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen 1





1400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen 21400 kgf Max. Schwingtisch-Prüfgerät für Stoß- und Schwingungsprüfungen, Batterietestlösungen 3
