Produktdetails:
|
| Modell: | G HSKT30 | Operationstisch: | 300 x 300 mm |
|---|---|---|---|
| Höchstgewicht des Exemplars (Kilogramm): | 30 kg | Schockimpuls: | halber Sinus |
| Beschleunigungsstrecke (m/s2): | 20----10000g | Impulsdauerstrecke (Frau): | 0.2~11 |
| Doppelmassenschock-Verstärker: | DMSA150 | Tabelle: | 150x105mm |
| Beschleunigung: | 30000g | Impuls-Dauer: | 0.06ms~0.3ms |
| Nutzlast: | 2.5 kg | ||
| Hervorheben: | Hohes Beschleunigungs-Schlagprobe-System |
||

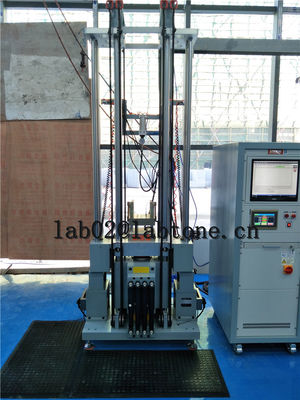

Hoher Beschleunigungs-Schlagprobe-System-Hersteller für 10,000G @ 0.5ms 30000g@0.12ms

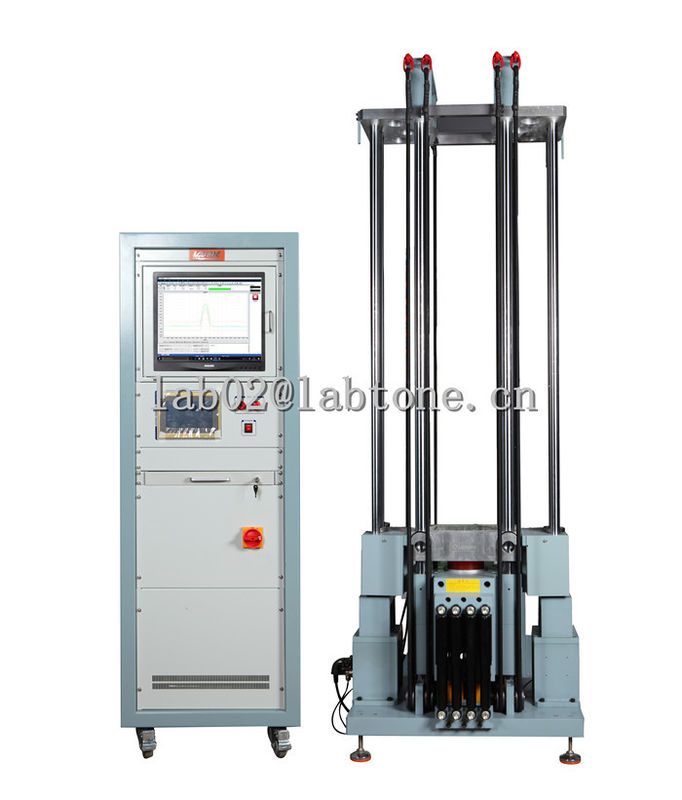

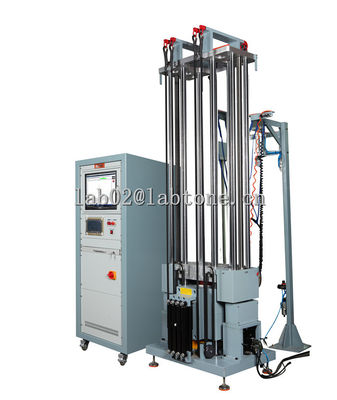

G-HSKT Schocksystem ist eine hohe Beschleunigungsauswirkungsmaschine, die entworfen ist, um spezifischen hohen BeschleunigungsSchlagversuch von Mikrogeräten durchzuführen.
Das G-HSKT schließt eine seismische Basis, eine Tabelle, ein anhebendes System, Führerspalten und eine Bremsanlage, ein Schockimpulsgenerator und ein Druckwellemessgerät ein.
Das Exemplar wird auf dem Tisch angebracht. Die Tabelle wird zur Basis durch das Federwerk beschleunigt und wird einem Bremssystem kurz aufgehalten bei, nachdem sie von der Basis zurückprallt.
Die Tabelle wird auf vertikales Chrom überzogene Führerspalten geführt. Die Führungsstangen werden auch während die Oberfläche benutzt, gegen die die Tabellenbremsanlage reagiert.
Pflichtenhefte
Dieser Abschnitt umfasst die Pflichtenhefte, die Systemleistung und die Schockfähigkeiten.
| Modell | G-HSKT30 |
| Tabellengröße | 300 Millimeter x 300 Millimeter |
| Basisgewicht | 550kg |
| Tabellengewicht | 40kg |
| Maschinengewicht | 1680kg |
| Gewicht Max. Specimen | 30kg |
| Höchstdauer | 11ms |
| Minimale Dauer | 0.2ms |
| Niedrigste Abwurfhöhe | 10mm |
| Höchste Abwurfhöhe | 1500mm |
Systemleistung
| Modell | G-HSKT30 |
| Halber Sinus | |
| Max.velocity | 18.6m/s |
| Max. Beschleunigung | 10000g |
| Gewicht Max. Specimen | 30kg |
| Modell | DMSA150 |
| Dauerstrecke | 0.06ms~0.3ms |
| Änderung Max. Velocity | 25m/s |
| Max. Beschleunigung | 35000g |
| Gewicht Max. Specimen | 6kg |
Standardschlagprobe-Maschine
| Modell | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| Tabellen-Größe (cm) | 40 x 40 | 50 x 60 | 70 x 80 | 100 x 100 | 120 x 120 | 150 x 150 | 200 x 200 | ||
| Max. Specimen Weight (Kilogramm) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | ||
|
Maximum.
Beschleunigung (g)
|
Halber Sinus | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| Sägezahn | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| Quadrat | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
Impulsdauer
(Frau)
|
Halber Sinus | 30-0.5 | 30~1 | 30~1 | 30~2 | 20~3 | 20~3 | 20~3 | |
| Sägezahn | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 16~6 | 18~6 | ||
| Quadrat | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | |||
| Maschinenmaß (cm) | 120*110*245 | 130*140*260 | 130×120×260 | 150×130×260 | 200×160×300 | 230×180×310 | 250×220×310 | ||
| Prüferkabinettmaß (cm) | W55*D50*H80 | ||||||||
| Maschinengewicht (Kilogramm) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| Stromversorgung | 3 (Phase) Druckluft 0.5~0.8MPa AC380V 50/60Hz | ||||||||
| Standards | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL |
||||||||
Dienstleistungen
Vorverkäufe:
· Technische Beratung: Prüfmethode, Laborplanung und Vorschlag.
· Ausrüstungsauswahl: Auswahlentwurf, FAQ.
· Produkterprobungsentwurf.
In-Verkäufe:
· Kundenkommunikation und Zwischenbericht.
· Anleitung für Vorinstallationsvorbereitung, beauftragende und Probelauf Ausrüstung.
· Kalibrierung (wenn die Überprüfung der Drittpartei angefordert wird).
Nach-Verkäufe:
· Technisches Training: Anlagenbedienung, tägliche Wartung, allgemeine Fehlerdiagnose und Störungssuche.
· Zeitlich geplanter Vor-Ort-Service: Entdeckung des Problems so bald wie möglich zwecks Ausrüstung und anthropogenic Gefahren beseitigen. Dieses ist, langfristige und stabile Ausrüstungsoperation sowie Lieferung von spätesten technischen Informationen sicherzustellen.
· Technische Unterstützung: spezielle bezahlte Dienste werden entsprechend dem Bedarf des Kunden erbracht.
